普通外圓磨床的金剛石筆砂輪修整器可修整砂輪的外圓及半徑小于R10mm的圓角，當要求修整R10mm以上的圓角時就無能為力了，這是因?yàn)槌休d金剛石筆的軸承直徑不能太大，否則修整器的旋轉體會與砂輪產生干涉。

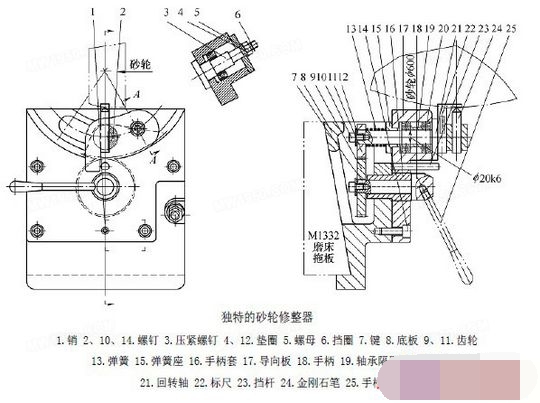

      如果針對大批量生產，我們可以制作專用的金剛石滾輪來修整尺寸較大的砂輪圓角。但由于金剛石滾輪價格高、通用性差，不適合小批量多品種的生產。所以我們?cè)O(shè)計了一種獨特的砂輪修整器，用于修整大尺寸的砂輪圓角，具體結構如下（見附圖）。

      1. 裝置的使用

      金剛石筆24安裝在回轉軸21上，根據砂輪所需圓角大小調整金剛石筆的位置。操作時先擰松螺母5，然后轉動手柄桿25，帶動齒輪9、11，由齒輪11帶動回轉軸21?；剞D(zhuǎn)軸上安裝有兩軸承20在導向板17環形槽內滑動，當砂輪的圓弧修整完后再擰緊螺母5，此時可修整砂輪的外圓。

      2. 裝置的制作要求

      回轉軸21上兩軸承與環形槽的配合精度必須得到充分保證。因?yàn)閮升X輪間的嚙合存在間隙，壓緊螺釘3與其上的軸承是為了保證回轉軸不繞自身中心軸線回轉，否則在修整砂輪外圓時金剛石筆會產生抖動，甚至產生危險。導向板環形槽的半徑可根據所需修整的圓角尺寸范圍來確定。

      3. 結語

      該裝置已在生產中得到驗證，效果較好。該裝置的優點是制造成本和使用成本低，產品具有通用性，操作簡單實用，適用修整圓角的范圍較大，可以修整大圓弧砂輪，能較為精確地保證砂輪圓弧部分和直線部分的相切，對中小批量的生產場合極為實用。
